КОЛОНКОВЫЙ НАБОР HQ

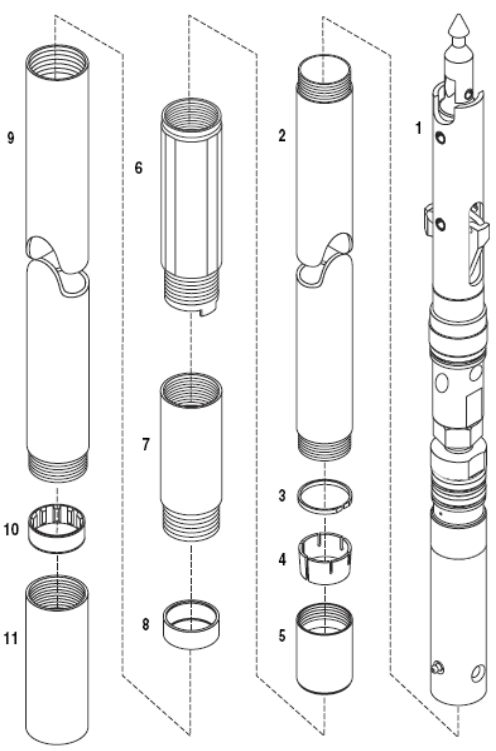

ООО «КАТАРИНА 2010» предлагает проверенные в полевых условиях стандартные колонковые наборы HQ, предназначенные для использования вместе с буровыми трубами HQ/HRQHP. Такой набор состоит из головного блока (деталь 1), компонентов внутренней трубы (детали 2-5) и компонентов внешней трубы (детали 6-11).
| 1-13 | 3542946 | Колонковый набор HQ 1.5 м / 5 футов |
| 1-13 | 3542947 | Колонковый набор HQ 3.0 м / 10 футов |
| 1 | 3542941 | Головной блок HQ * |
| 2 | 25258 | Внутренняя труба, 1.5 м / 5 футов |
| 2 | 25236 | Внутренняя труба, 3.0 м / 10 футов |
| 3 | 25238 | Стопорное кольцо |
| 4 | 30489 | Керноприемная труба |
| 5 | 25237 | Керноприемная труба с кернователем в нижней части |
| 6 | 3545409 | Бескерновая блокировочная соединительная муфта с хвостовиком HQ |
| 7 | 25241 | Переходная муфта |
| 8 | 25242 | Посадочное кольцо |
| 9 | 25259 | Внешняя труба, 1.5 м / 5 футов |
| 9 | 25243 | Внешняя труба, 3.0 м / 10 футов |
| 10 | 44408 | Стабилизатор внутренней трубы |
| 11 | 25245 | Предохранитель резьбы |
| 12 | 3541994 | Руководство по эксплуатации изделия ITHT |
| 13 | 306390 | Плакат по технике безопасности |

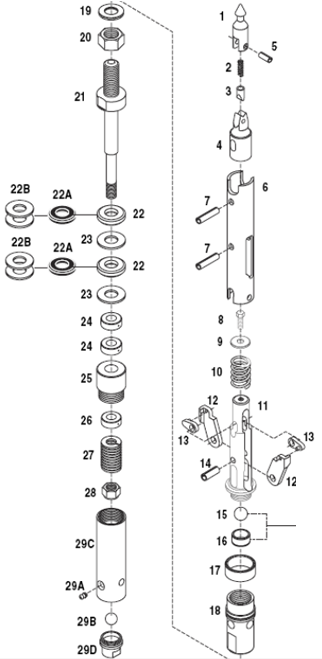

Верхняя часть керноприемника в сборе HQ
| 1 | 42913 | Копьевидный наконечник |
| 2 | 15141 | Пружина сжатия |
| 3 | 42914 | Стопорный плунжер |
| 4 | 3540330 | Основание копьевидного наконечника |
| 5 | 42905 | Штифт Spirol 7/16” x 1” |
| 6 | 3540151 | Цилиндр, в который отводится стопор |
| 7 | 24524 | Пружинный штифт 1/2” x 2-3/4” |
| 8 | 3541932 | Болт Nyloc 3/8”-16UNC x 3/4” |
| 9 | 104953 | Шайба |
| 10 | 3543619 | Стопорная пружина сжатия |
| 11 | 3540156 | Верхняя часть корпуса стопора |
| 12 | 104818 | Стопор |
| 13 | 306216 | Соединительная деталь |
| 14 | 24305 | Пружинный штифт 1/2″ x 2” |
| 15 | 62374 | Шарик из нержавеющей стали, 22 мм |
| 16 | 62380 | Вкладыш индикатора места посадки |
| 17 | 104958 | Посадочный буртик |
| 18 | 104957 | Нижняя часть корпуса стопора |
| 19 | 3548105 | Шайба, Nord-lock |
| 20 | 44574 | Шестигранная гайка |
| 21 | 25231 | Шпиндель |
| 22 | 43513 | Отсечной клапан, жесткий |
| 23 | 25233 | Прокладочная шайба клапана |
| 24 | 24528 | Упорный подшипник |
| 25 | 25234 | Подшипник полуоси |
| 26 | 24312 | Подшипник на подвеске |
| 27 | 24529 | Пружина сжатия |
| 28 | 103465 | Стопорная гайка Stover |
| 29 | 40678 | Блок колпачка внутренней трубы (28А, В, С, D) |
| 29A | 17447 | Смазочный фитинг |
| 29B | 62374 | Шарик из нержавеющей стали, 22 мм |
| 29C | 40401 | Колпачок внутренней трубы |
| 29D | 37382 | Корпус запорного клапана |
